ЗИПС-Z4, сэндвич-панель

для дополнительной звукоизоляции с функцией выравнивания поверхности

• дополнительная звукоизоляция стен и перекрытий до 15 дБ
• выравнивание неровной поверхности до 50 мм без штукатурки
• собственная толщина конструкции всего 55 мм!

ЗИПС-Z4, система дополнительной звукоизоляции 4-го поколения с функцией выравнивания поверхности Новинка!
1200х600х42,5мм

Звукоизолирующая панельная система ЗИПС-Z4 c функцией выравнивания поверхности, применяется при строительстве и реконструкции зданий любого типа для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Предельная неровность поверхности, доступная для выравнивания системой ЗИПС-Z4 составляет 50 мм.

Конструкция сэндвич-панелей ЗИПС-Z4 запатентована в России и странах СНГ.

Состав и описание компонентов системы:

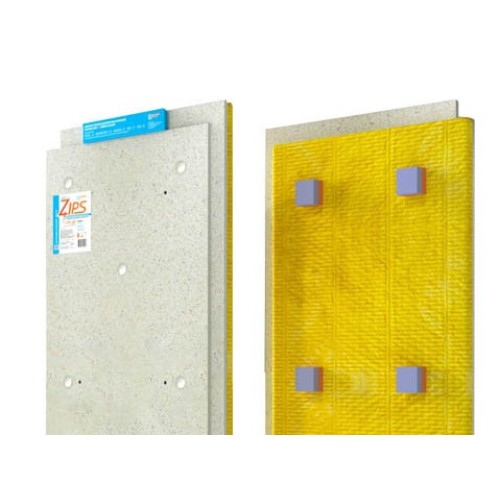

Звукоизолирующая панельная система ЗИПС-Z4 состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Z4 представляет собой комбинацию слоев гипсоволокнистых листов и штапельного стекловолокна. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.

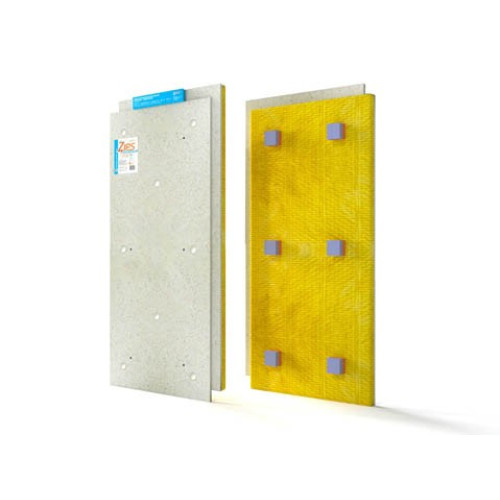

Для опоры на стену или перекрытие в панели используются шесть опорных элементов из материала Sylomer, с помощью которых можно регулировать относ панели от поверхности до 20 мм, а с применением дополнительных самоклеющихся ST-опор – до 50 мм.

В исходном состоянии данные опоры выступают более чем на 5 мм над плоскостью сэндвич-панели, но при монтаже на ровную поверхность они поджимаются, и минимальная толщина системы вместе с финишным слоем гипсокартона составляет 55 мм.

Хранение и транспортировка:

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания. При транспортировке все регулируемые узлы панелей должны быть выведены в состояние "минимального относа от поверхности".

Технология монтажа:

Панельная система ЗИПС-Z4 монтируется в строгом соответствии с Инструкцией по монтажу.

Характеристики

Размеры:

Рабочий размер панелей (без площади гребней): 1200 х 600 мм.
Толщина сэндвич-панели, смонтированной на ровной поверхности: 42,5 мм.
Толщина системы, смонтированной на ровной поверхности, с финишным слоем ГКЛ: 55 мм.

Физические характеристики:

Вес панели: 19,3 кг.
Поверхностная плотность системы: 39 кг/м2.

Пожаробезопасность:

Класс пожарной опасности - КМ1. (сертификат соответствия №С-RU.Пб97.В.01125)

Экологичность:

Материал соответствует единым СанЭиГ требованиям к товарам, подлежащим сан.-эпид. надзору (экспертное заключение №2693-6 выдано Центром гигиены и эпидемиологии в Московской области).

Изоляция воздушного шума:

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Z4: ΔRw = 13 – 15 дБ в зависимости от степени неровности стены или перекрытия<sup>*

*</sup>чем больше относ панели Z4 от поверхности – тем выше индекс дополнительной звукоизоляции.

Комплектация

В комплект крепежа для ЗИПС Z4 входят:

Название	Фото	Количество
Саморез универсальный ∅4,8х110 мм		8 шт.
Саморез универсальный ∅4,8х140 мм		8 шт.
Дюбель универсальный Фишер ∅8х50 мм		8 шт.
Саморез по ГВЛ ∅3,9х30 мм		10 шт.
Саморез для ГКЛА Аку-Лайн 3,9х38 мм		25 шт.
Шайба увеличенная M5		8 шт.
Шайба M8		2 шт.
ST-опора		6 шт.
Анкер металлический ∅8х92 мм		2 шт.
Анкер металлический ∅8х112 мм		2 шт.

Монтаж

• Панельная система ЗИПС-Z4 монтируется на существующие стены, выполненные из бетона, гипсовых блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Предварительного выравнивания стен и потолка не требуется. С использованием стандартного комплекта крепежа возможно выравнивание перепадов и уклонов поверхности до 20 мм. Не рекомендуется монтировать панельную систему на несущие конструкции толщиной менее 80 мм. При использовании дополнительных самоклеящихся ST-прокладок возможно выравнивание перепадов до 50 мм. В этом случае для закрепления панелей также необходимо использовать универсальные саморезы большей длины.
• К боковым стенам, полу и потолку звукоизолирующая система ЗИПС-Z4 должна примыкать через два слоя виброизолирующей ленты Вибростек-М 100. Лента наклеивается и фиксируется при помощи герметика Вибросил. Коммуникации, примыкающие к панелям ЗИПС, также оборачиваются материалом Вибростек-М в 2 слоя.
• Перед началом монтажа при помощи лазерного осепостроителя необходимо сформировать плоскость на относе 100-150 мм от стены/перекрытия. Далее найти минимальное расстояние от изолируемой поверхности до лазерного луча и вычесть из него 43 мм (толщина сэндвич панели Z4). Полученное значение является расстоянием от лазерной плоскости до поверхности монтируемых панелей ЗИПС, которое для данного монтажа следует контролировать шаблоном (линейкой) по всей площади облицовываемой стены.
• Монтаж сэндвич-панелей ведется снизу-вверх, слева-направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. После определения максимального перепада, первая панель ЗИПС-Z4 выставляется и закрепляется по заготовленному ранее шаблону (линейке). При перепадах защищаемой поверхности ≤ 20 мм используется панель со штатными опорами. В местах относа панели более 20 мм на регулируемые опоры дополнительно приклеиваются ST-прокладки толщиной по 10 мм, входящие в комплект крепежа (максимум 3 шт. на одну опору). В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к изолируемой поверхности и 6 регулируемых опор. Панели должны монтироваться исключительно через виброузлы.
• После того, как панель приставлена к изолируемой поверхности, непосредственно через существующие в ней виброизолирующие узлы выполняются отверстия диаметром 8 мм. Крепежные элементы вставляются в полученные отверстия, забиваются до упора и завинчиваются в виброузел с подложенной под головку шурупа конусной шайбой. При закручивании шурупов оставляется зазор 3-4 мм между его головкой и поверхностью виброузла для возможности дальнейшей регулировки относа. Затем при помощи шестигранного ключа на 4 мм устанавливается зазор панели от изолируемой поверхности в соответствии с обозначенной плоскостью путём закручивания/выкручивания регулировочных шпилек. При выравнивании положения панели необходимо использовать все 6 регулируемых опор. После выравнивания плоскости необходимо утопить головки шурупов в поверхность виброузла не более чем на 1-2 мм. При монтаже на перекрытие после завершения регулировки два центральных узла панелей ЗИПС-Z4 в соответствие с требованиями пожарной безопасности закрепляют при помощи металлических анкерных винтов. Монтаж последующих панелей выполняется аналогичным образом, контролируя при помощи регулируемых опор плоскость поверхности.
• Сэндвич-панели ЗИПС-Z4 стыкуются между собой посредством пазогребневого соединения и дополнительно стягиваются саморезами по ГВЛ 3х25 мм с шагом 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Минимально допустимый размер обрезанного фрагмента панели составляет 200 х 600 мм и имеет два узла крепления и две регулируемые опоры. Сэндвич-панели раскраиваются при помощи электро-лобзика или дисковой пилы. В случае попадания линии подрезки на места установки регулируемых опор, необходимо демонтировать опоры и переклеить их на нужный фрагмент с относом от подрезанного края не менее 50 мм. На обрезанных фрагментах размером более 400 х 600 мм должно быть минимум 4 шт. регулируемых опор. Для установки опоры в звукопоглощающем слое на тыльной стороне панели при помощи острого ножа удаляется фрагмент минеральной ваты размером 50х50 мм. Для регулировочной шпильки в слое ГВЛ просверливается отверстие диаметром 7 мм. Регулируемая опора вклеивается в подготовленное место при помощи виброакустического герметика Вибросил или термоклея. Дополнительные опоры снимаются с неиспользуемых, обрезанных фрагментов панелей.
• Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм.
• После завершения монтажа следует дополнительно проверить зазор между головками шурупов и поверхностью панелей во избежание появления акустических мостиков.
• Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже на перекрытие в комплекте крепежа имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные, которые в обязательном порядке используются для закрепления панелей через центральные узлы. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.
• К поверхности панелей ЗИПС-Z4 закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм с шагом по вертикали 200 мм, и 400 мм – по горизонтали. Саморезы не должны попадать на виброузлы сэндвич-панелей. Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
